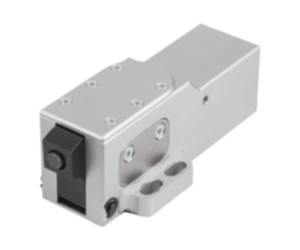

Dispositivo di serraggio laterale pneumatico

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio One Touch
    - Elementi di serraggio e adattatori
      - Dispositivo di serraggio laterale pneumatico

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in alluminio.
Braccio tenditore in acciaio.Versione:Alloggiamento anodizzato.
Braccio tenditore brunito.Nota:Il dispositivo di serraggio laterale pneumatico è adatto per il serraggio di pezzi da lavorare che vanno lavorati dall'alto. Grazie al serraggio laterale, la superficie di lavorazione superiore è priva di spigoli sporgenti. I dispositivi di serraggio laterale si azionano ad aria. Grazie all'ampio angolo di rotazione del braccio di serraggio è possibile inserire e togliere liberamente i pezzi da lavorare. Ciò garantisce un'accessibilità ottimale al pezzo. La forma a blocco dell'alloggiamento offre possibilità di fissaggio universali, così da poter adattare al meglio la staffa di fissaggio laterale al pezzo da bloccare. I dispositivi di serraggio laterale sono disponibili con ganascia per morsa liscia e zigrinata. In questo modo è possibile serrare pezzi grezzi e i pezzi prelavorati.
I dispositivi di serraggio laterale pneumatici possono anche essere posizionati in diversi punti del pezzo e azionati in una sequenza specifica. Il comando avviene tramite controllo automatizzato o manuale. In generale, le ginocchiere pneumatiche si distinguono per il fatto di essere azionate mediante aria compressa. Questo agevola l'utente soprattutto nel caso di procedure di serraggio frequenti.

La forza di serraggio si riferisce a 0,5 MPa.Nota disegno:

Forma A: liscia
Forma B: zigrinata

Particolarità:

Disegni

Selezione/filtro articoli

N. ordine	Dimensioni	Forma	B	B1	B2	B3	D	D1	D2	D3	D4	H	H1	H2	H3	H4	Stato	Prezzo
04623-1090	1	A	44	25	12	35	4,5	6	12,2	M4	2-4	36	25,5	28	8	1,9	in uscita	204,71 €
04623-2090	1	B	44	25	12	35	4,5	6	12,2	M4	2-4	36	25,5	28	8	1,9	in uscita	204,71 €
04623-1135	2	A	65	40	18	53	6,5	8,5	18	M6	2-6	54	39,5	33	12	2,4	in uscita	289,80 €
04623-2135	2	B	65	40	18	53	6,5	8,5	18	M6	2-6	54	39,5	33	12	2,4	in uscita	289,80 €

N. ordine	L	L1	L2	L3	L4	L6	L7	L8	L9	S1 (corsa)	F N	Pressione di esercizio MPa	Stato	Prezzo
04623-1090	90	20	12	5	6	53	27	5	21	2	160	0,3 - 1,0	in uscita	204,71 €
04623-2090	90	20	12	5	6	53	27	5	21	2	160	0,3 - 1,0	in uscita	204,71 €
04623-1135	135	30	20	8	12	84	38	10,5	34	3	390	0,3 - 1,0	in uscita	289,80 €
04623-2135	135	30	20	8	12	84	38	10,5	34	3	390	0,3 - 1,0	in uscita	289,80 €
