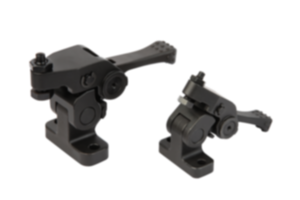

Pressore
con leva a camma
acciaio da bonifica
- Orientamento e serraggio manuale
- Azionamento manuale
- Inserimento e smontaggio senza ostacoli dei pezzi in lavorazione
- Per spazi ristretti
- Campi di utilizzo: montaggio, costruzione di attrezzi, costruzione di dispositivi, tecnica di misurazione
196,19 €
Aggiunto al carrello
Denominazione
Pressore
Ausführung 1
con leva a camma
Versione 2
girevole
Materiale corpo base
acciaio da bonifica
A=Altezza
45
F=Forza di serraggio N
700
FH=Forza manuale (N)
100*
H=Larghezza
42
M=Lunghezza
18
R=Utilizzo
pezzo grezzo e lavorato
Azionamento
leva
B
10
C
25,5
D
25
E
16
F
50
G
89
I
1
J
32
K
26
L
22
N
20
O
1,5
P
11
Q
5,5
R
8
S
24
Sistema di fissaggio
foro
T
M06
X max.
40,5
X min.
31,5
Y max.
43,5
Y min.
34,5
Descrizione
Materiale
Acciaio da bonifica.
Versione
trattato termicamente e brunito.
Nota
Le staffe girevoli vengono utilizzate principalmente laddove i punti di serraggio devono rimanere liberi per il posizionamento o la rimozione di pezzi.
* Forza manuale consentita per la maniglia.
* Forza manuale consentita per la maniglia.
