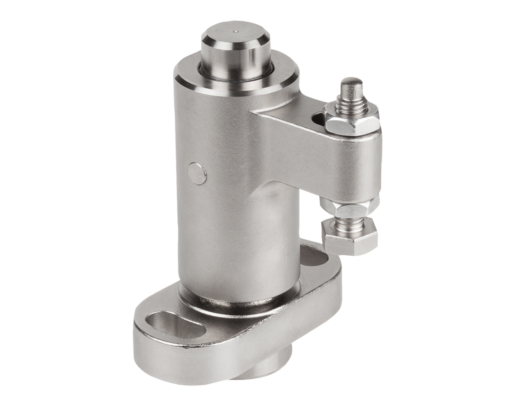

04365Staffa girevole pneumatica |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:Elemento di serraggio nichelato.
Vite di serraggio in acciaio temprato e nichelato.Nota:La staffa girevole pneumatica è adatta per il serraggio di pezzi da lavorare che vengono serrati dall'alto. La funzione di rotazione e di serraggio avviene pneumaticamente. La funzione di rotazione garantisce l'inserimento e lo smontaggio senza ostacoli del pezzo in lavorazione. Ciò garantisce un'accessibilità ottimale al pezzo. Il piede dell'alloggiamento offre possibilità di fissaggio universali, così da poter allineare al meglio la staffa girevole al pezzo da bloccare. Le staffe girevoli sono disponibili in esecuzione destrorsa e sinistrorsa.
Le staffe girevoli pneumatiche possono anche essere posizionate in diversi punti del pezzo e azionate in una sequenza specifica. Il comando avviene tramite controllo automatizzato o manuale.
La forza di serraggio e la forza di tenuta corrispondono a 0,5 MPa.Particolarità: |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | B | B1 | B2 | B3 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04365-13945 | a destra | 65 | 16 | 10 | 48 | 30 | 16 | 28 | M8 | 8,4 | 28 | 8,4 | 48 | 85 | 50 | 18 |  | | 353,05 € | | | 04365-03945 | a sinistra | 65 | 16 | 10 | 48 | 30 | 16 | 28 | M8 | 8,4 | 28 | 8,4 | 48 | 85 | 50 | 18 | | | 353,05 € | | | 04365-15155 | a destra | 85 | 20 | 13 | 64 | 40 | 22 | 35 | M10 | 10,5 | 35 | 10,4 | 64 | 106 | 65 | 22 | | | 408,25 € | | | 04365-05155 | a sinistra | 85 | 20 | 13 | 64 | 40 | 22 | 35 | M10 | 10,5 | 35 | 10,4 | 64 | 106 | 65 | 22 | | | 408,25 € | |
| N. ordine | H3
| H4 | H5 | H6 | H7 | L | L1 | L2 | S1
(corsa) | F=Forza di
serraggio
N | Forza di
serraggio
F kN | Pressione di
esercizio
MPa | X
min. | X
max. | Y
min. | Y
max. | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04365-13945 | 45,5 | 12 | 9 | 81 | 6 | 30 | 45 | 37 | 1,2 | 400 | 0,8 | 0,3 - 0,7 | 32,5 | 39 | 33,5 | 40 | | | 353,05 € | | | 04365-03945 | 45,5 | 12 | 9 | 81 | 6 | 30 | 45 | 37 | 1,2 | 400 | 0,8 | 0,3 - 0,7 | 32,5 | 39 | 33,5 | 40 | | | 353,05 € | | | 04365-15155 | 57 | 15 | 11 | 101 | 8 | 40 | 55 | 45 | 1,6 | 650 | 1,3 | 0,3 - 0,7 | 41,5 | 51 | 44 | 53,5 | | | 408,25 € | | | 04365-05155 | 57 | 15 | 11 | 101 | 8 | 40 | 55 | 45 | 1,6 | 650 | 1,3 | 0,3 - 0,7 | 41,5 | 51 | 44 | 53,5 | | | 408,25 € | |
