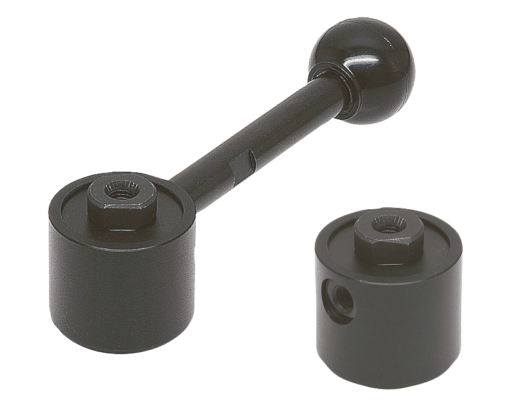

Morsetto A Pressione
con impugnatura
acciaio per utensili
- Con funzione autobloccante
- Azionamento manuale
- Indicato per carichi di trazione e compressione
- Montabile in orizzontale e verticale
192,22 €
Aggiunto al carrello
Denominazione
Morsetto A Pressione
Ausführung 1
con impugnatura
Materiale corpo base
acciaio per utensili
Materiale componente
acciaio da bonifica
FH=Forza manuale (N)
150*
FS=Forza di serraggio N
3000
A max.
26,7
A min.
25
B
25
C
23
D
16
E
10
F
1,7
G
M04X6
H
M04X6
J
20
K
15
L
123°
M
12
N
69,5
Descrizione
Materiale
Camma in acciaio per utensili.
Asta e maniglia in acciaio da bonifica.
Pomelli a sfera in resina termoindurente PF 31.
Asta e maniglia in acciaio da bonifica.
Pomelli a sfera in resina termoindurente PF 31.
Versione
Camma e asta temprati e bruniti.
Impugnatura brunita.
Pomello a sfera nero.
Impugnatura brunita.
Pomello a sfera nero.
Nota
* Forza manuale consentita per la maniglia.
Accessory
Maniglie standard 06355.
Manopole avvitabili con limitazione di coppia 06357.
Manopole avvitabili con limitazione di coppia 06357.
