Acciaio da bonifica.

Corpo base brunito.
Supporto del pezzo da lavorare bonificato (HRC 39-45) e levigato.
Vite di serraggio temprata e brunita.

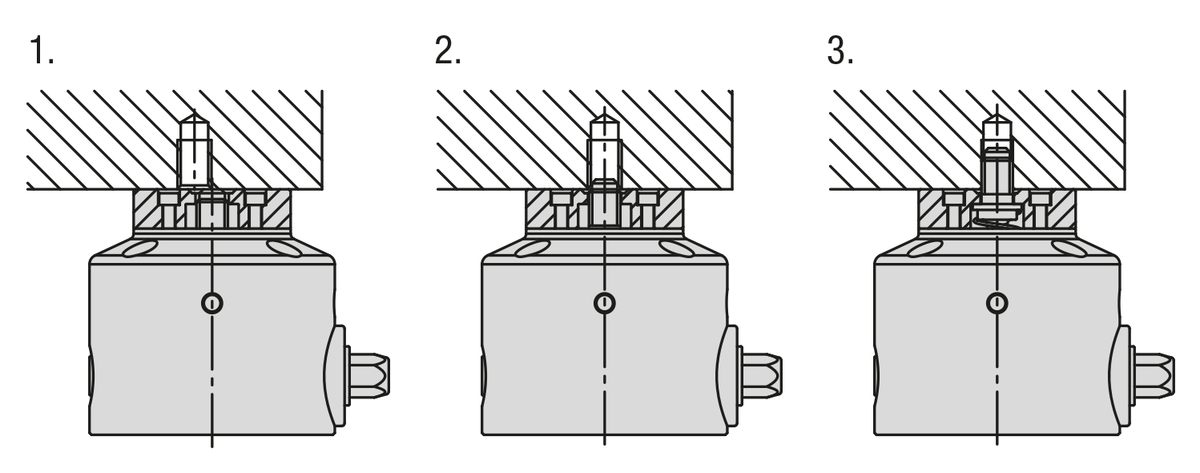

1. Posizionare prima il pezzo da lavorare sulla superficie di appoggio o sulla vite di serraggio della pinza di traino. Questa comprime la molla interna e fa retrarre la vite di serraggio nel corpo base.

2. Posizionare il foro filettato nel pezzo da lavorare sopra la vite di serraggio.
La punta della vite di serraggio viene leggermente premuta nel foro filettato dalla pressione della molla.

3. Attivando l'elemento di comando, la vite di serraggio si avvita nel foro filettato del pezzo e lo blocca.

In caso di funzionamento automatizzato, ad esempio mediante avvitatori a impulsi con coppia regolabile, per l'apertura e il serraggio è possibile utilizzare al massimo il 50% della coppia di serraggio massima specificata o della forza di serraggio massima specificata.

Adatta all'automazione
Forze di serraggio elevate
Serraggio rapido
Vite di serraggio integrata

2x perni di posizionamento Ø 8 (h7) x 40.
1x tappo di protezione.

04401-20 Unità di estensione.
