PC/ABS.

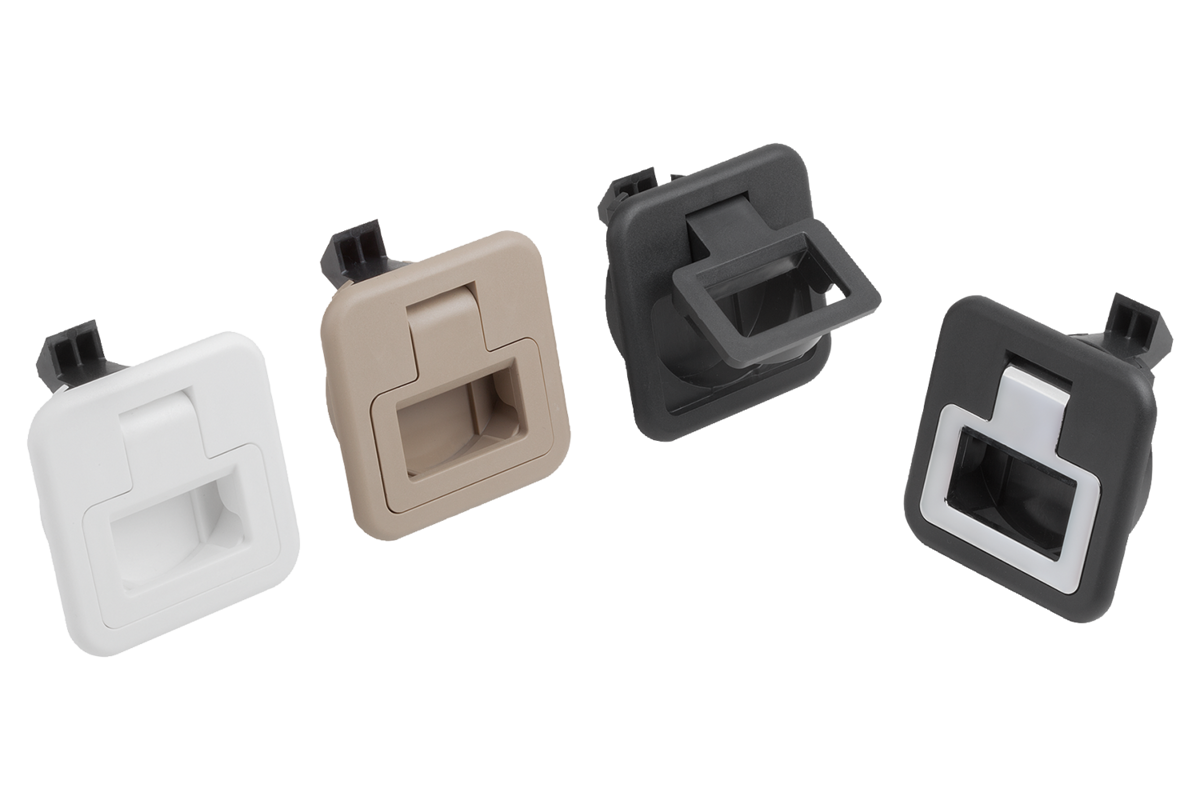

Alloggiamento colore nero, bianco o beige.Impugnatura nero, cromato, bianco o beige.

Le chiusure automatiche grazie all'impugnatura ribassata sono state progettate per il montaggio a filo in porte, sportelli e cofani.
Disponibili in quattro diverse grandezze per vari spessori del battente della porta. Sicura aggiuntiva grazie alle varianti con chiave.
L'impugnatura precedentemente serrata impedisce il ribaltamento.

Infiammabilità (finitura / esecuzione in plastica): UL94-HB riportata in elenco.
Coppia max. per stringere le viti: 2 Nm.

Tirando l'impugnatura la chiusura viene portata in posizione aperta ed è possibile aprire la porta.
Il meccanismo di chiusura è garantito automaticamente premendo la porta. La chiusura può essere comandata anche dal retro.

- Industria automobilistica
- Tecnologia medicale
- Ingegneria meccanica/costruzione di macchine
- Costruzione di navi e imbarcazioni
- Settore aeronautico e spaziale
- Industria del mobile

1. Realizzare la sezione di montaggio come dal disegno.

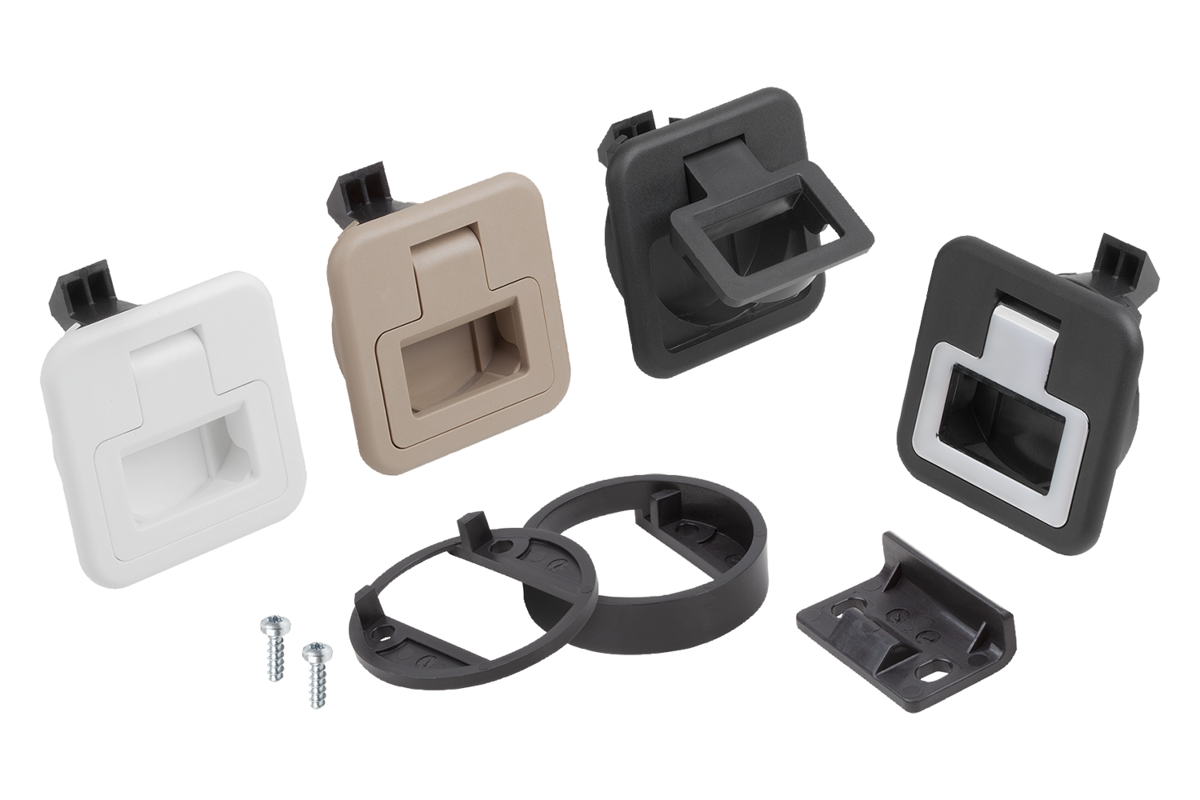

2. Applicazione dell'angolare di montaggio.
3. Fissaggio dal retro mediante elementi di montaggio.

Supporto per il montaggio e viti (M5) adatte per l'angolare di montaggio non sono comprese nella fornitura.
Viti (M5) per l'angolare di montaggio non sono comprese nella fornitura.

1) Battente della porta
2) Telaio
3) Impugnatura
4) Angolare di montaggio
5) Altezza del supporto di montaggio (vedere Tabella H7)
6) Sezione di montaggio
